在機械制圖中，設計時需要用到各種表示行為公差的符號，你知道有哪些嗎?看機械圖的時候你能看得懂嗎?

項目符號

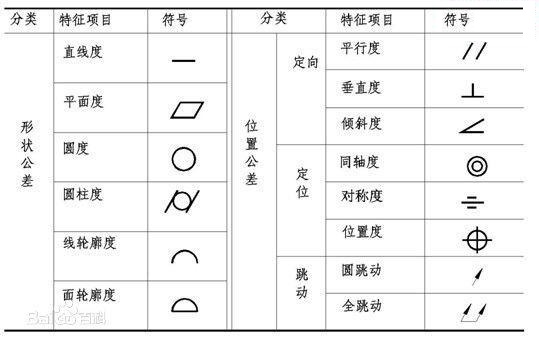

　　形位公差包括形狀公差與位置公差，而位置公差又包括定向公差和定位公差，具體包括的內容及公差表示符號如下圖所示：

形位公差表示方法

　　形狀公差

　　1、直線度 符號為一短橫線(-)，是限制實際直線對理想直線變動量的一項指標。它是針對直線發生不直而提出的要求。

　　2、平面度 符號為一平行四邊形，是限制實際平面對理想平面變動量的一項指標。它是針對平面發生不平而提出的要求。

　　3、圓度 符號為一圓(○)，是限制實際圓對理想圓變動量的一項指標。它是對具有圓柱面(包括圓錐面、球面)的零件，在一正截面(與軸線垂直的面)內的圓形輪廓要求。

　　4、圓柱度 符號為兩斜線中間夾一圓(/○/)，是限制實際圓柱面對理想圓柱面變動量的一項指標。它控制了圓柱體橫截面和軸截面內的各項形狀誤差，如圓度、素線直線度、軸線直線度等。圓柱度是圓柱體各項形狀誤差的綜合指標。

　　5、線輪廓度 符號為一上凸的曲線(⌒)，是限制實際曲線對理想曲線變動量的一項指標。它是對非圓曲線的形狀精度要求。

　　6、面輪廓度 符號為上面為一半圓下面加一橫，是限制實際曲面對理想曲面變動量的一項指標，它是對曲面的形狀精度要求。

　　定向公差

　　1、平行度(∥) 用來控制零件上被測要素(平面或直線)相對于基準要素(平面或直線)的方向偏離0°的要求，即要求被測要素對基準等距。

　　2、垂直度(⊥) 用來控制零件上被測要素(平面或直線)相對于基準要素(平面或直線)的方向偏離90°的要求，即要求被測要素對基準成90°。

　　3、傾斜度(∠) 用來控制零件上被測要素(平面或直線)相對于基準要素(平面或直線)的方向偏離某一給定角度(0°～90°)的程度，即要求被測要素對基準成一定角度(除90°外)。

    定位公差

　　1、 同軸度(◎) 用來控制理論上應該同軸的被測軸線與基準軸線的不同軸程度。

　　2、對稱度 符號是中間一橫長的三條橫線，一般用來控制理論上要求共面的被測要素(中心平面、中心線或軸線)與基準要素(中心平面、中心線或軸線)的不重合程度。

　　3、位置度 符號是帶互相垂直的兩直線的圓，用來控制被測實際要素相對于其理想位置的變動量，其理想位置由基準和理論正確尺寸確定。

    跳動公差

　　1、圓跳動 符號為一帶箭頭的斜線，圓跳動是被測實際要素繞基準軸線作無軸向移動、回轉一周中，由位置固定的指示器在給定方向上測得的最大與最小讀數之差。

　　2、全跳動 符號為兩帶箭頭的斜線，全跳動是被測實際要素繞基準軸線作無軸向移動的連續回轉，同時指示器沿理想素線連續移動，由指示器在給定方向上測得的最大與最小讀數之差。
